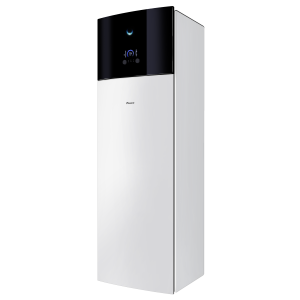

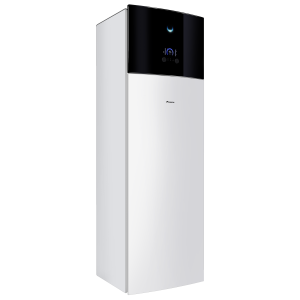

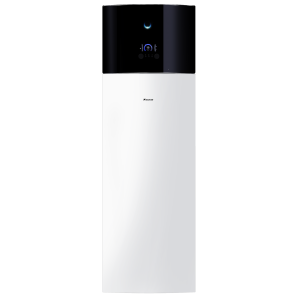

Module hydraulique Daikin Altherma 3 R EBVH11S23D9W – au sol, ballon ECS 230 L
6 613,20 €
4 629,24 €
-30%
TVA 20% incluse
TTC
Garantie Daikin France
Module hydraulique au sol avec ballon d'eau chaude sanitaire de 230 L Daikin Altherma 3 R, appoint triphasé (réf. EBVH11S23D9W). À associer à une unité extérieure Daikin Altherma 3 R de taille correspondante.
Module hydraulique Daikin Altherma 3 R EBVH11S23D9W – au sol, ballon ECS 230 L : module hydraulique au sol avec ballon d'eau chaude sanitaire de 230 L Daikin Altherma 3 R, appoint triphasé, livré seul (sans unité extérieure).
- Ballon d'eau chaude sanitaire de 230 litres intégré : chauffage et eau chaude dans un seul meuble
- Appoint électrique 9 kW, alimentation triphasée 400 V
Avant de commander, vérifiez l'association avec une unité extérieure Daikin Altherma 3 R de taille correspondante dans les tableaux de combinaisons Daikin, ou interrogez notre équipe technique.
Matériel neuf, garantie constructeur Daikin. Installation et mise en service par un professionnel qualifié.
EBVH11S23D9W
25 Produits
Fiche technique
- Modèle
- EBVH11S23D9W
- Type d'unité
- Module hydraulique
- Position
- Unité intérieure
- Fluide frigorigène
- R32
- Alimentation électrique
- Triphasé 400V
- Gamme
- Daikin Altherma 3 R
- Dimensions (H × L × P)
- 1 850 × 595 × 600 mm
- Volume ballon ECS
- 230 L
- Fonctionnement garanti à -20°C
- Oui
- Mode nuit
- Oui
- Onecta
- Oui
- Quasiment inaudible
- Oui
- Redémarrage automatique
- Oui
- Pression sonore unité intérieure
- 30 dB(A) à 1 m
- Appoint électrique
- 9 kW
Neuf
Conditions générales de la mise en service
- Une vérification systématique de la conformité de la pose des équipements selon les préconisations du fabricant sera réalisée. Aucune mise en service ne pourra être effectuée en cas de non-conformité détectée.
- Pour les pompes à chaleur, un espace au sol de 2 m² minimum au pied du groupe (dalle, tout-venant tassé, caillebotis…) devra être dégagé et stable.
- Afin d'optimiser la mise en service et les futures opérations de maintenance, la base du groupe extérieur devra être positionnée au maximum à 1,8 mètre du sol ; un espace suffisant doit également être laissé autour de l'unité intérieure.
- La mise en service ne sera pas possible si le groupe extérieur est installé sur un toit pentu ou une terrasse non protégée (garde-corps).
- L'accessibilité aux équipements doit être facile, sans appareils spécifiques et avec des accès sécurisés (ex. : combles obligatoirement avec plancher et éclairage).
- Les raccordements électriques doivent être conformes à la norme NF C 15-100.
Après votre commande : un numéro de mise en service est édité sur votre facture. Une fois votre matériel posé, munissez-vous de ce numéro et effectuez votre demande de mise en service en ligne : Demande de mise en service
Climatisation air/air — mono split et multi split
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Liaisons frigorifiques identifiées (numéro de split), tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Indication des longueurs de liaison par split (marquage sur unité extérieure)
- Identification des liaisons et de leur longueur
- Si nécessaire, pompe(s) de relevage des condensats installée(s) et raccordée(s)
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Gainables et systèmes multizone
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué (si applicable)
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Le système Airzone doit être installé, ainsi que les thermostats
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Mesures de débit d'air à chaque bouche / vérification du bon fonctionnement des vannes motorisées
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau monobloc (raccordement hydraulique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité intérieure incluse)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Vanne antigel en place
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le circuit de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble des circuits purgés, circuit désemboué)
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle du raccordement et de la protection électrique suivant la norme NF C 15-100
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau split (liaison frigorifique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s) incluses)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le(s) circuit(s) de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble purgé, circuit(s) désemboué(s))
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Dudgeonnage (PAC bibloc)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des températures
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
|
|
|
|
|
|
i Informations sur les accessoires
Les accessoires présentés ici sont compatibles avec ce produit. Cette sélection n'est pas nécessairement exhaustive : si vous ne trouvez pas l'accessoire recherché, contactez-nous, nous vous conseillerons la solution adaptée.
Module hydraulique au sol avec ballon d'eau chaude sanitaire de 230 L Daikin Altherma 3 R, appoint triphasé (réf. EBVH11S23D9W). À associer à une unité extérieure Daikin Altherma 3 R de taille correspondante.
