Raccords sans soudures Daikin
141,60 €
TVA 20% incluse
TTC
5 jours
Garantie Daikin France

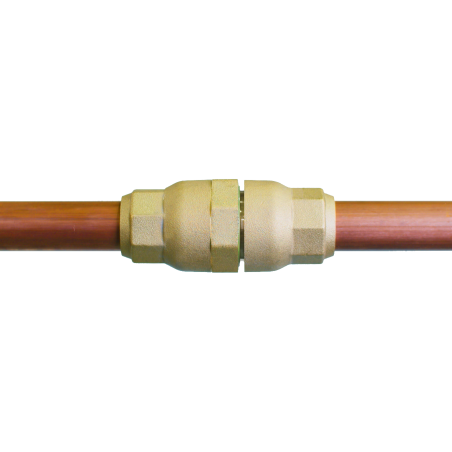

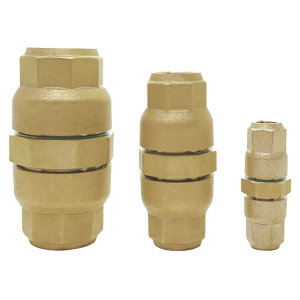

Daikin propose une gamme de raccords adaptés pour les réseaux frigorifiques
- Les canalisations sont facilement raccordées sans soudures et sans outils spécifiques.
- Ces raccords satisfont les critères d'étanchéité et assurent une stricte sécurité.
- Conditionnement par 5 unités
Daikin propose une gamme de raccords adaptés pour les réseaux frigorifiques, dédiés aux installations en cuivre frigorifique des systèmes VRV. Les canalisations sont facilement raccordées sans soudures et sans outils spécifiques (technologie Tightfit). Ces raccords satisfont les critères d'étanchéité et assurent une stricte sécurité. Conditionnement par 5 unités.
Caractéristiques
- Double griffe mécanique étanche certifiée ISO 14903.
- Une gamme spécifique de Refnet en forme de U a été spécialement développée pour se combiner avec ces raccords.
- Étanchéité renforcée grâce à quatre joints en résine.
- Extrêmement durable : peut résister à une pression de 4 fois la pression de service maximale du R-32, soit jusqu'à 17,2 MPa.
Installation en 4 étapes
- Tracer le repère — Grâce au gabarit, marquer le tube pour matérialiser le repère jusqu'à l'enfoncement du raccord.
- Insertion du tube frigorifique — Insérer le raccord à la main jusqu'à ce qu'il atteigne le repère. Le repère doit disparaître.
- Serrez l'écrou — Tenir le corps principal et serrer l'écrou à la main, puis à la clé anglaise jusqu'à ce que l'indicateur vert disparaisse et que l'écrou entre en contact avec la face plate du corps.
- Contrôlez — L'indicateur vert ne doit plus être visible. Placer le gabarit de marquage contre la face d'extrémité de l'écrou et vérifier que le repère en L ou en T figure complètement dans l'encoche du gabarit.
Raccords standards droits
| Diamètre | L (mm) | l (mm) | Poids unitaire (g) | Référence | Nbre par colis | Prix € HT |
|---|---|---|---|---|---|---|
| 6,35 mm (1/4") | 50,4 | 15 | 43 | SDGTC06_B | 100 | 2175 |
| FR.SDGTC06_B_5 | 5 | 120 | ||||
| 9,52 mm (3/8") | 55 | 19,9 | 79 | SDGTC09_B | 90 | 2383 |
| FR.SDGTC09_B_5 | 5 | 145 | ||||
| 12,7 mm (1/2") | 59 | 23,5 | 113 | SDGTC12_B | 70 | 2413 |
| FR.SDGTC012_B_5 | 5 | 190 | ||||
| 15,9 mm (5/8") | 74 | 30 | 210 | SDGTC15_B | 50 | 1967 |
| FR.SDGTC015_B_5 | 5 | 250 | ||||
| 19,1 mm (3/4") | 76,8 | 34,6 | 273 | SDGTB19_B | 45 | 2331 |
| FR.SDGTB019_B_5 | 5 | 288 | ||||
| 22,2 mm (7/8") | 83,4 | 40,2 | 292 | SDGTB22_B | 30 | 1811 |
| FR.SDGTB022_B_5 | 5 | 335 | ||||
| 28,6 mm (1 1/8") | 88 | 46,7 | 515 | SDGTB28_B | 24 | 1758 |
| FR.SDGTB028_B_5 | 5 | 406 | ||||
| 34,9 mm (1 3/8") | 101,5 | 51,1 | 686 | BDGTA34_B | 20 | 3517 |
| FR.BDGTA34_B_5 | 5 | 973 | ||||
| 41,3 mm (1 5/8") | 103,5 | 58,3 | 881 | BDGTA41_B | 16 | 3974 |
| FR.BDGTA41_B_5 | 5 | 1369 |
Raccords asymétriques de réduction (diamètres différents de chaque côté)
| Diamètre | L (mm) | l (mm) | Poids unitaire (g) | Référence | Nbre par colis | Prix € HT |
|---|---|---|---|---|---|---|
| 6,35-9,52 mm (1/4"-3/8") | 52,7 | 19,9 | 67 | SDGTC0906_B | 90 | 3319 |
| FR.SDGTC906_B_5 | 5 | 201 | ||||
| 9,42-12,7 mm (3/8"-1/2") | 57,5 | 23,5 | 101 | SDGTC1209_B | 70 | 3007 |
| FR.SDGTC1209_B_5 | 5 | 235 | ||||
| 12,7-15,9 mm (1/2"-5/8") | 65 | 30 | 164 | SDGTC1512_B | 60 | 2747 |
| FR.SDGTC1512_B_5 | 5 | 250 | ||||
| 15,9-19,1 mm (5/8"-3/4") | 76,8 | 34,6 | 244 | SDGTC1915_B | 45 | 2621 |
| FR.SDGTC1915_B_5 | 5 | 318 | ||||
| 19,1-22,2 mm (3/4"-7/8") | 81,5 | 40,2 | 358 | SDGTB2219_B | 30 | 2039 |
| FR.SDGTB1915_B_5 | 5 | 376 | ||||
| 22,2-25,4 mm (7/8"-1") | 85,8 | 43,5 | 444 | SDGTB2522_B | 30 | 2247 |
| FR.SDGTB2522_B_5 | 5 | 415 | ||||
| 25,4-28,6 mm (1"-1 1/8") | 88,1 | 46,7 | 505 | SDGTB2825_B | 24 | 1967 |
| FR.SDGTB2825_B_5 | 5 | 454 | ||||
| 28,6-34,9 mm (1 1/8"-1 3/8") | 101,5 | 51,1 | 645 | SDGTB3428_B | 20 | 2487 |
| FR.SDGTB3428_B_5 | 5 | 150 |
Raccords Refnet en U sans soudure
| Indice de puissance | Nombre de tubes | Raccords Refnet traditionnels équivalents | Réf. Refnet en U sans soudure | Prix € HT |
|---|---|---|---|---|
| X < 290 | 2 tubes | KHRQ22M20TA / KHRQ22M20T / KHRQ22M29T9 | BHRG26A33T | 248 |
| 290 ≤ X ≤ 640 | 2 tubes | KHRQ22M64T | BHRG26A72T | 396 |
| 640 ≤ X | 2 tubes | KHRQ22M75T | BHRG26A73T | 562 |
| X < 290 | 3 tubes | KHRQ23M20T / KHRQ23M29T9 | BHRG25A33T | 248 |
| 290 ≤ X ≤ 640 | 3 tubes | KHRQ23M64T | BHRG25A72T | 396 |
| 640 ≤ X | 3 tubes | KHRQ23M75T | BHRG25A73T | 562 |
FR.SDGTB06_B_5
20 Produits
