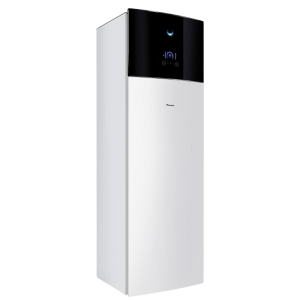

Daikin CKHWS180BV3 Ballon ECS Multi+ 180 L Au sol
3 838,80 €
2 533,61 €
-34%
TVA 20% incluse
TTC
Garantie Daikin France
Ballon ECS Daikin Multi+ CKHWS180BV3 — 180 litres, installation au sol. Assure la production d'eau chaude sanitaire en complément d'un groupe extérieur Multi+, pour une solution combinée climatisation et ECS depuis un seul système.
- Capacité : 180 litres
- Installation au sol
- Fonctionne exclusivement en complément d'un groupe extérieur Daikin Multi+
- Adapté aux logements et petits bâtiments tertiaires avec besoin d'eau chaude sanitaire
Ballon d’eau chaude sanitaire Daikin Multi+ CKHWS180BV3 — 180 L, installation au sol.
Raccordable à un groupe extérieur Multi+ (MWXM) pour produire l’eau chaude sanitaire par pompe à chaleur, avec 3 modes : ECO, RAPIDE et BOOST. Carte Onecta incluse pour le pilotage via l’appli.
| Volume nominal | 180 L (indice 180 L) |
| Installation | Au sol |
| Type de cuve / protection | Acier inoxydable (EN 14521) |
| Appoint électrique de série | 1,5 kW |
| Dimensions (H x L x P) | 1655 x 595 x 634 mm |
| Poids (vide) | 106 kg |
| Diamètre ECS entrée / sortie | 3/4" - 3/4" |
| Raccordement frigorifique liquide / gaz | 6.35 mm (1/4") / 15.88 mm (5/8") |
Unités intérieures compatibles
Compatibilité des unités intérieures avec les groupes extérieurs Multi+ (MWXM)
Un seul groupe extérieur pour le chauffage, le rafraîchissement et l’eau chaude sanitaire. Minimum 2 unités intérieures à raccorder.
| Mural Emura 3 — FTXJ-A9 | |||||
|---|---|---|---|---|---|
| Groupe extérieur | 20 | 25 | 35 | 42 | 50 |
| 4MWXM52A9 4 sorties | ● | ● | ● | ● | ● |
| 5MWXM68A9 5 sorties | ● | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● | ● | ● |
| Mural Stylish — CTXA-C / FTXA-C | ||||||
|---|---|---|---|---|---|---|
| Groupe extérieur | 15 | 20 | 25 | 35 | 42 | 50 |
| 4MWXM52A9 4 sorties | ● | ● | ● | ● | ● | ● |
| 5MWXM68A9 5 sorties | ● | ● | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● | ● | ● | ● |
| Mural Perfera — CTXM-A / FTXM-A | ||||||||
|---|---|---|---|---|---|---|---|---|
| Groupe extérieur | 15 | 20 | 25 | 35 | 42 | 50 | 60 | 71 |
| 4MWXM52A9 4 sorties | ● | ● | ● | ● | ● | ● | ||
| 5MWXM68A9 5 sorties | ● | ● | ● | ● | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● | ● | ● | ● | ● | ● |
| Mural Comfora — FTXP-N9 | |||
|---|---|---|---|
| Groupe extérieur | 20 | 25 | 35 |
| 4MWXM52A9 4 sorties | ● | ● | ● |
| 5MWXM68A9 5 sorties | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● |
| Console Perfera — CVXM-B / FVXM-B | ||||
|---|---|---|---|---|
| Groupe extérieur | 20 | 25 | 35 | 50 |
| 4MWXM52A9 4 sorties | ● | ● | ● | ● |
| 5MWXM68A9 5 sorties | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● | ● |
| Console non carrossée — FNA-A9 | ||||
|---|---|---|---|---|
| Groupe extérieur | 25 | 35 | 50 | 60 |
| 4MWXM52A9 4 sorties | ● | ● | ● | |
| 5MWXM68A9 5 sorties | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● | ● |
| Cassette 600x600 — FFA-A9 | ||||
|---|---|---|---|---|
| Groupe extérieur | 25 | 35 | 50 | 60 |
| 4MWXM52A9 4 sorties | ● | ● | ● | |
| 5MWXM68A9 5 sorties | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● | ● |
| Cassette 900x900 — FCAG-B | |||
|---|---|---|---|
| Groupe extérieur | 35 | 50 | 60 |
| 4MWXM52A9 4 sorties | ● | ● | |
| 5MWXM68A9 5 sorties | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● |
| Plafonnier apparent — FHA-A9 | |||
|---|---|---|---|
| Groupe extérieur | 35 | 50 | 60 |
| 4MWXM52A9 4 sorties | ● | ● | |
| 5MWXM68A9 5 sorties | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● |
| Gainable extra-plat — FDXM-F9 ** | ||||
|---|---|---|---|---|
| Groupe extérieur | 25 | 35 | 50 | 60 |
| 4MWXM52A9 4 sorties | ● | ● | ● | |
| 5MWXM68A9 5 sorties | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties | ● | ● | ● | ● |
| Gainable haute pression — FBA-A9 *** | ||||||
|---|---|---|---|---|---|---|
| Groupe extérieur | 35 | 50 | 60 | 71 | 100 | 125 |
| 4MWXM52A9 4 sorties | ● | ● | ||||
| 5MWXM68A9 5 sorties | ● | ● | ● | ● | ||
| 5MWXM90A9 5 sorties | ● | ● | ● | ● | ● | ● |
| Ballon d’eau chaude sanitaire (ECS) — EKHWET-BV3 / CKHWS-BV3 | ||||
|---|---|---|---|---|
| Groupe extérieur | EKHWET90BV3 90 L · mural | EKHWET120BV3 120 L · mural | CKHWS180BV3 180 L · sol | CKHWS230BV3 230 L · sol |
| 4MWXM52A9 4 sorties | ● | ● | ||
| 5MWXM68A9 5 sorties | ● | ● | ||
| 5MWXM90A9 5 sorties | ● | ● | ||
Légende : ● = compatible.
• Minimum 2 unités intérieures à raccorder par groupe (4 max sur 4MWXM52A9, 5 max sur 5MWXM68A9 / 5MWXM90A9).
• ** L’accessoire ASYCPIR est nécessaire pour le raccordement des gainables extra-plats FDXM-F9.
• *** L’accessoire ASYCPIR-MD1 est nécessaire pour le raccordement des gainables haute pression FBA-A9.
• Pour toute installation avec une charge de réfrigérant supérieure à 1,84 kg, la télécommande Madoka BRC1H52 est requise.
• Un seul ballon ECS peut être raccordé par groupe (raccordement de 2 ballons impossible). Volumes indicatifs recommandés par Daikin.
• Tailles indiquées = indice de puissance frigorifique (15 = 1,5 kW … 125 = 12,5 kW).
CKHWS180BV3
35 Produits
Fiche technique
- Modèle
- CKHWS180BV3
- Fluide frigorigène
- R-32
- Type de système
- Multi+ — Ballon ECS
- Dimensions unité extérieure (HxLxP)
- 1655 x 595 x 634 mm
- Diametre tube liquide
- 6.35 mm (1/4")
- Diametre tube gaz
- 15.88 mm (5/8")
Conditions générales de la mise en service
- Une vérification systématique de la conformité de la pose des équipements selon les préconisations du fabricant sera réalisée. Aucune mise en service ne pourra être effectuée en cas de non-conformité détectée.
- Pour les pompes à chaleur, un espace au sol de 2 m² minimum au pied du groupe (dalle, tout-venant tassé, caillebotis…) devra être dégagé et stable.
- Afin d'optimiser la mise en service et les futures opérations de maintenance, la base du groupe extérieur devra être positionnée au maximum à 1,8 mètre du sol ; un espace suffisant doit également être laissé autour de l'unité intérieure.
- La mise en service ne sera pas possible si le groupe extérieur est installé sur un toit pentu ou une terrasse non protégée (garde-corps).
- L'accessibilité aux équipements doit être facile, sans appareils spécifiques et avec des accès sécurisés (ex. : combles obligatoirement avec plancher et éclairage).
- Les raccordements électriques doivent être conformes à la norme NF C 15-100.
Après votre commande : un numéro de mise en service est édité sur votre facture. Une fois votre matériel posé, munissez-vous de ce numéro et effectuez votre demande de mise en service en ligne : Demande de mise en service
Climatisation air/air — mono split et multi split
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Liaisons frigorifiques identifiées (numéro de split), tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Indication des longueurs de liaison par split (marquage sur unité extérieure)
- Identification des liaisons et de leur longueur
- Si nécessaire, pompe(s) de relevage des condensats installée(s) et raccordée(s)
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Gainables et systèmes multizone
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué (si applicable)
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Le système Airzone doit être installé, ainsi que les thermostats
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Mesures de débit d'air à chaque bouche / vérification du bon fonctionnement des vannes motorisées
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau monobloc (raccordement hydraulique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité intérieure incluse)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Vanne antigel en place
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le circuit de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble des circuits purgés, circuit désemboué)
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle du raccordement et de la protection électrique suivant la norme NF C 15-100
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau split (liaison frigorifique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s) incluses)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le(s) circuit(s) de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble purgé, circuit(s) désemboué(s))
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Dudgeonnage (PAC bibloc)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des températures
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
|
|
|
|
|
|
