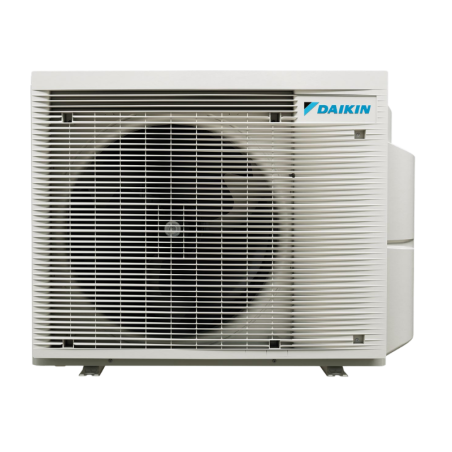

Daikin 5MWXM90A9 Groupe extérieur Multi+ 8.00 kW R32
6 220,80 €
3 234,82 €
-48%
TVA 20% incluse
TTC
Garantie Daikin France
Groupe extérieur Daikin Multi+ 5MWXM90A9 — 8,00 kW en froid / 10,00 kW en chauffage (R-32). Climatise plusieurs pièces et produit l'eau chaude sanitaire depuis un seul groupe extérieur, en association avec un ballon ECS Multi+ dédié.
- Puissance restituée : 8,00 kW à +35°C (froid) / 10,00 kW à +7°C (chauffage)
- Classe énergétique : A+++ en rafraîchissement, A++ en chauffage
- Plage de fonctionnement : -10°C à 46°C (froid), -15°C à 18°C (chauffage)
- Niveau sonore à partir de 52 dB(A), poids 73 kg
- Réfrigérant R-32, calibre disjoncteur 32 A
Groupe extérieur Daikin Multi+ 5MWXM90A9 — la solution 3 en 1 pour chauffer, rafraîchir et produire l’eau chaude sanitaire avec un seul groupe extérieur. Fluide R-32.
Compatible jusqu’à 5 unités intérieures (gammes Perfera, Emura 3, Stylish, Comfora, consoles, cassettes, gainables, plafonniers) et un ballon ECS recommandé : CKHWS180BV3 (180 L) ou CKHWS230BV3 (230 L).
Jusqu’à 80 % de l’énergie de chauffage puisée gratuitement dans l’air extérieur. Pilotage à distance via l’appli Onecta, compatible Google Assistant et Amazon Alexa.
| Puissance frigorifique nominale | 8.00 kW |
| Puissance calorifique nominale | 10.00 kW |
| SEER (froid) | 8.5 — classe A+++ |
| SCOP (chaud) | 4.60 — classe A++ |
| Pdesign froid / chaud | 8.00 kW / 6.46 kW |
| Nombre de sorties | 5 |
| Raccordement frigorifique | 5 x 1/4" (liquide) / 1 x 3/8" + 1 x 1/2" + 3 x 5/8" (gaz) |
| Dimensions (H x L x P) | 734 x 1044 x 408 mm |
| Poids | 73 kg |
| Fluide / charge | R-32 / 2.40 kg |
| Alimentation | 1~ / 50 Hz / 220-240 V |
| Calibre disjoncteur | 32 A |
5MWXM90A9
35 Produits
Fiche technique
- Modèle
- 5MWXM90A9
- energy_efficiency_class
- A+++
- scop_class
- A++
- seer_class
- A+++
- Fluide frigorigène
- R-32
- Type de système
- Multi+ (3 en 1)
- Alimentation
- 1~ / 50 Hz / 220-240 V
- Dimensions unité extérieure (HxLxP)
- 734 x 1044 x 408 mm
- Raccordement frigorifique (liquide/gaz)
- 5 x 1/4" (liquide) / 1 x 3/8" + 1 x 1/2" + 3 x 5/8" (gaz)
- Nombre de sorties
- 5
- Compatible multisplit
- Oui
- Puissance nominale
- 8.00 kW
- Calibre disjoncteur
- 32 A
- Diametre tube liquide
- 6.35 mm (1/4")
- Diametre tube gaz
- 9.52 / 12.7 / 15.88 mm (3/8", 1/2" et 5/8")
- Puissance calorifique
- 10.00 kW
Conditions générales de la mise en service
- Une vérification systématique de la conformité de la pose des équipements selon les préconisations du fabricant sera réalisée. Aucune mise en service ne pourra être effectuée en cas de non-conformité détectée.
- Pour les pompes à chaleur, un espace au sol de 2 m² minimum au pied du groupe (dalle, tout-venant tassé, caillebotis…) devra être dégagé et stable.
- Afin d'optimiser la mise en service et les futures opérations de maintenance, la base du groupe extérieur devra être positionnée au maximum à 1,8 mètre du sol ; un espace suffisant doit également être laissé autour de l'unité intérieure.
- La mise en service ne sera pas possible si le groupe extérieur est installé sur un toit pentu ou une terrasse non protégée (garde-corps).
- L'accessibilité aux équipements doit être facile, sans appareils spécifiques et avec des accès sécurisés (ex. : combles obligatoirement avec plancher et éclairage).
- Les raccordements électriques doivent être conformes à la norme NF C 15-100.
Après votre commande : un numéro de mise en service est édité sur votre facture. Une fois votre matériel posé, munissez-vous de ce numéro et effectuez votre demande de mise en service en ligne : Demande de mise en service
Climatisation air/air — mono split et multi split
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Liaisons frigorifiques identifiées (numéro de split), tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Indication des longueurs de liaison par split (marquage sur unité extérieure)
- Identification des liaisons et de leur longueur
- Si nécessaire, pompe(s) de relevage des condensats installée(s) et raccordée(s)
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Gainables et systèmes multizone
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué (si applicable)
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Le système Airzone doit être installé, ainsi que les thermostats
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Mesures de débit d'air à chaque bouche / vérification du bon fonctionnement des vannes motorisées
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau monobloc (raccordement hydraulique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité intérieure incluse)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Vanne antigel en place
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le circuit de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble des circuits purgés, circuit désemboué)
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle du raccordement et de la protection électrique suivant la norme NF C 15-100
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau split (liaison frigorifique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s) incluses)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le(s) circuit(s) de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble purgé, circuit(s) désemboué(s))
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Dudgeonnage (PAC bibloc)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des températures
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Compatibilite des unites interieures avec les groupes exterieurs Multi+ (MWXM)
Un seul groupe exterieur pour le chauffage, le rafraichissement et l’eau chaude sanitaire. Minimum 2 unites interieures a raccorder.
Mural Emura 3— FTXJ-A9
Mural Stylish— CTXA-C / FTXA-C
Mural Perfera— CTXM-A / FTXM-A
Mural Comfora— FTXP-N9
Console Perfera— CVXM-B / FVXM-B
Console non carrossee— FNA-A9
Cassette 600x600— FFA-A9
Cassette 900x900— FCAG-B
Plafonnier apparent— FHA-A9
Gainable extra-plat— FDXM-F9 **
Gainable haute pression— FBA-A9 ***
Ballon d’eau chaude sanitaire (ECS)— EKHWET-BV3 / CKHWS-BV3
| Groupe exterieur | 20 | 25 | 35 | 42 | 50 |
|---|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | ● | ● | ● |
| 5MWXM68A9 5 sorties |
● | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● | ● | ● |
| Groupe exterieur | 15 | 20 | 25 | 35 | 42 | 50 |
|---|---|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | ● | ● | ● | ● |
| 5MWXM68A9 5 sorties |
● | ● | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● | ● | ● | ● |
| Groupe exterieur | 15 | 20 | 25 | 35 | 42 | 50 | 60 | 71 |
|---|---|---|---|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | ● | ● | ● | ● | – | – |
| 5MWXM68A9 5 sorties |
● | ● | ● | ● | ● | ● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● | ● | ● | ● | ● | ● |
| Groupe exterieur | 20 | 25 | 35 |
|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | ● |
| 5MWXM68A9 5 sorties |
● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● |
| Groupe exterieur | 20 | 25 | 35 | 50 |
|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | ● | ● |
| 5MWXM68A9 5 sorties |
● | ● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● | ● |
| Groupe exterieur | 25 | 35 | 50 | 60 |
|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | ● | – |
| 5MWXM68A9 5 sorties |
● | ● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● | ● |
| Groupe exterieur | 25 | 35 | 50 | 60 |
|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | ● | – |
| 5MWXM68A9 5 sorties |
● | ● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● | ● |
| Groupe exterieur | 35 | 50 | 60 |
|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | – |
| 5MWXM68A9 5 sorties |
● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● |
| Groupe exterieur | 35 | 50 | 60 |
|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | – |
| 5MWXM68A9 5 sorties |
● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● |
| Groupe exterieur | 25 | 35 | 50 | 60 |
|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | ● | – |
| 5MWXM68A9 5 sorties |
● | ● | ● | ● |
| 5MWXM90A9 5 sorties |
● | ● | ● | ● |
| Groupe exterieur | 35 | 50 | 60 | 71 | 100 | 125 |
|---|---|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | – | – | – | – |
| 5MWXM68A9 5 sorties |
● | ● | ● | ● | – | – |
| 5MWXM90A9 5 sorties |
● | ● | ● | ● | – | – |
| Groupe exterieur | EKHWET90BV3 90 L - mural |
EKHWET120BV3 120 L - mural |
CKHWS180BV3 180 L - sol |
CKHWS230BV3 230 L - sol |
|---|---|---|---|---|
| 4MWXM52A9 4 sorties |
● | ● | – | – |
| 5MWXM68A9 5 sorties |
– | – | ● | ● |
| 5MWXM90A9 5 sorties |
– | – | ● | ● |
Legende : point vert = compatible.
- Minimum 2 unites interieures a raccorder par groupe (4 max sur 4MWXM52A9, 5 max sur 5MWXM68A9 / 5MWXM90A9).
- ** L’accessoire ASYCPIR est necessaire pour le raccordement des gainables extra-plats FDXM-F9.
- *** L’accessoire ASYCPIR-MD1 est necessaire pour le raccordement des gainables haute pression FBA-A9.
- Pour toute installation avec une charge de refrigerant superieure a 1,84 kg, la telecommande Madoka BRC1H52 est requise.
- Un seul ballon ECS peut etre raccorde par groupe (raccordement de 2 ballons impossible). Volumes indicatifs recommandes par Daikin.
- Tailles indiquees = indice de puissance frigorifique (15 = 1,5 kW ... 125 = 12,5 kW).
|
|
|
|
|
|
