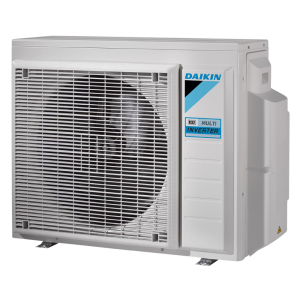

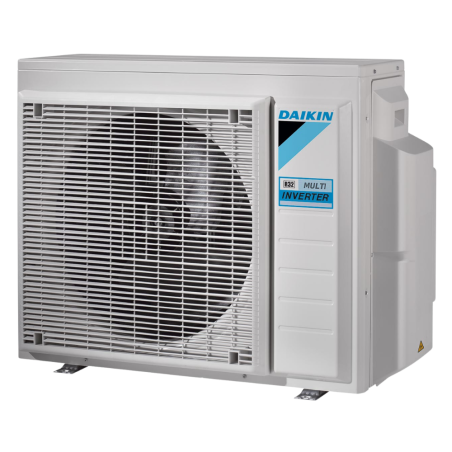

Multi split Daikin 4MXM68A9 — 4 sorties 6.8 kW R32 4MXM68A9
search
  • Multi split Daikin 4MXM68A9 — 4 sorties 6.8 kW R32 4MXM68A9

Multi split Daikin 4MXM68A9 — 4 sorties 6.8 kW R32

5 431,20 €
2 824,22 € -48% TVA 20% incluse
TTC
Daikin Garantie Daikin France
livraison sous 5 jours

Groupe extérieur multisplit Daikin Bluevolution 4MXM68A9 — 4 sorties, 6,8 kW (R-32). Permet de climatiser jusqu'à 4 pièces indépendamment depuis un seul groupe extérieur, compatible avec les unités intérieures Perfera, Stylish, Emura et Comfora.

  • Puissance : 6,8 kW (4 sorties) — jusqu'à 4 unités intérieures raccordables
  • Rendement saisonnier : SEER 8,03 / SCOP 4,22
  • Puissance en chauffage : 8,60 kW à +7°C / 8,23 kW à -5°C extérieur
  • Niveau sonore à partir de 48 dB(A)
  • Réfrigérant R-32, technologie Inverter
Quantité
Créer son pack

Ajouter la mise en service par un professionnel :

Cochez les prestations souhaitées : elles sont ajoutées au panier avec votre produit, en quantité identique.

Groupe exterieur multisplit Daikin 4MXM68A9 - 4 sorties 6.8 kW R32

Unite externe Daikin 4MXM68A9 pour climatisation multisplit 4 zones independantes. Puissance 6.8 kW, fluide R32, alimentation Triphase 400V. Classes energetiques SCOP A++ et SEER A++.

4MXM68A9
35 Produits

Fiche technique

Modèle
4MXM68A9
energy_efficiency_class
A++
scop_class
A++
seer_class
A+++
Type de système
Multisplit
Dimensions unité extérieure (HxLxP)
990 x 940 x 350 mm
Nombre de sorties
4
Alimentation électrique
Triphasé 400V
Puissance nominale
6.8 kW
Precharge usine
30 m
Long max circuit UE-UI
25 m
Long max total cumule UE-UI
60 m
Calibre disjoncteur
20 A
Diametre tube liquide
4x1/4"
Diametre tube gaz
2x3/8"-2x1/2"
Fluide frigorifique
R-32
Puissance calorifique
8.6 kW
Mise en service
Multi 4 sorties
Raccordement électrique

Téléchargement

onecta2026

onecta2026_fr

📄 Téléchargement

FICHE TECHNIQUE_4MXM68A9

📄 Téléchargement

Manuel_installation_MXM

📄 Téléchargement

Conditions générales de la mise en service

  • Une vérification systématique de la conformité de la pose des équipements selon les préconisations du fabricant sera réalisée. Aucune mise en service ne pourra être effectuée en cas de non-conformité détectée.
  • Pour les pompes à chaleur, un espace au sol de 2 m² minimum au pied du groupe (dalle, tout-venant tassé, caillebotis…) devra être dégagé et stable.
  • Afin d'optimiser la mise en service et les futures opérations de maintenance, la base du groupe extérieur devra être positionnée au maximum à 1,8 mètre du sol ; un espace suffisant doit également être laissé autour de l'unité intérieure.
  • La mise en service ne sera pas possible si le groupe extérieur est installé sur un toit pentu ou une terrasse non protégée (garde-corps).
  • L'accessibilité aux équipements doit être facile, sans appareils spécifiques et avec des accès sécurisés (ex. : combles obligatoirement avec plancher et éclairage).
  • Les raccordements électriques doivent être conformes à la norme NF C 15-100.

Après votre commande : un numéro de mise en service est édité sur votre facture. Une fois votre matériel posé, munissez-vous de ce numéro et effectuez votre demande de mise en service en ligne : Demande de mise en service

Climatisation air/air — mono split et multi split

Prérequis avant l'intervention (pose à votre charge)

  • La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
  • Raccordements électriques effectués suivant la norme NF C 15-100
  • Liaisons frigorifiques identifiées (numéro de split), tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
  • Indication des longueurs de liaison par split (marquage sur unité extérieure)
  • Identification des liaisons et de leur longueur
  • Si nécessaire, pompe(s) de relevage des condensats installée(s) et raccordée(s)
  • Notice technique et carte de garantie à disposition à côté de l'équipement

Opérations réalisées lors de la mise en service

  • Raccordement du circuit frigorifique (dudgeonnage)
  • Mise sous pression d'azote
  • Tirage au vide
  • Contrôle d'étanchéité du circuit réfrigérant
  • Test de pression du fluide
  • Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
  • Appoint éventuel de charge dans la limite de 500 g
  • Test des pompes de relevage des condensats si présentes
  • Réglage de la régulation
  • Paramétrage des télécommandes des unités intérieures si présentes
  • Contrôle ΔT condenseur et évaporateur
  • Test de fonctionnement
  • Prise en main / remise de la notice appareil et de la carte de garantie renseignée
  • Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
  • CERFA 15497*02 rempli par le technicien et signé par le client

Gainables et systèmes multizone

Prérequis avant l'intervention (pose à votre charge)

  • La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
  • Raccordements électriques effectués suivant la norme NF C 15-100
  • Raccordement hydraulique effectué (si applicable)
  • Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
  • Le système Airzone doit être installé, ainsi que les thermostats
  • Notice technique et carte de garantie à disposition à côté de l'équipement

Opérations réalisées lors de la mise en service

  • Raccordement du circuit frigorifique (dudgeonnage)
  • Mise sous pression d'azote
  • Tirage au vide
  • Contrôle d'étanchéité du circuit réfrigérant
  • Test de pression du fluide
  • Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
  • Appoint éventuel de charge dans la limite de 500 g
  • Test des pompes de relevage des condensats si présentes
  • Réglage de la régulation
  • Paramétrage des télécommandes des unités intérieures si présentes
  • Contrôle ΔT condenseur et évaporateur
  • Mesures de débit d'air à chaque bouche / vérification du bon fonctionnement des vannes motorisées
  • Test de fonctionnement
  • Prise en main / remise de la notice appareil et de la carte de garantie renseignée
  • Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
  • CERFA 15497*02 rempli par le technicien et signé par le client

Pompe à chaleur air/eau monobloc (raccordement hydraulique)

Prérequis avant l'intervention (pose à votre charge)

  • La PAC et tous ses accessoires doivent être posés (unité intérieure incluse)
  • Raccordements électriques effectués suivant la norme NF C 15-100
  • Raccordement hydraulique effectué
  • Vanne antigel en place
  • Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
  • Le circuit de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble des circuits purgés, circuit désemboué)
  • Filtres mis en place
  • Notice technique et carte de garantie à disposition à côté de l'équipement

Opérations réalisées lors de la mise en service

  • Contrôle d'étanchéité du circuit réfrigérant
  • Test de pression du fluide
  • Contrôle du raccordement et de la protection électrique suivant la norme NF C 15-100
  • Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
  • Réglage de la régulation
  • Paramétrage du thermostat d'ambiance si présent
  • Contrôle ΔT condenseur et évaporateur
  • Test de fonctionnement
  • Prise en main / remise de la notice appareil et de la carte de garantie renseignée
  • Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
  • CERFA 15497*02 rempli par le technicien et signé par le client

Pompe à chaleur air/eau split (liaison frigorifique)

Prérequis avant l'intervention (pose à votre charge)

  • La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s) incluses)
  • Raccordements électriques effectués suivant la norme NF C 15-100
  • Raccordement hydraulique effectué
  • Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
  • Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
  • Le(s) circuit(s) de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble purgé, circuit(s) désemboué(s))
  • Filtres mis en place
  • Notice technique et carte de garantie à disposition à côté de l'équipement

Opérations réalisées lors de la mise en service

  • Dudgeonnage (PAC bibloc)
  • Mise sous pression d'azote
  • Tirage au vide
  • Contrôle d'étanchéité du circuit réfrigérant
  • Test de pression du fluide
  • Contrôle des températures
  • Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
  • Appoint éventuel de charge dans la limite de 500 g
  • Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
  • Réglage de la régulation
  • Paramétrage du thermostat d'ambiance si présent
  • Contrôle ΔT condenseur et évaporateur
  • Test de fonctionnement
  • Prise en main / remise de la notice appareil et de la carte de garantie renseignée
  • Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
  • CERFA 15497*02 rempli par le technicien et signé par le client

Emura 3— FTXJ-A9
Modele 20 25 35 42 50
2MXM40A9 ● ● ● – –
2MXM50A9 ● ● ● ● ●
2MXM68A9 ● ● ● ● ●
3MXM40A9 ● ● ● – –
3MXM52A9 ● ● ● ● –
3MXM68A9 ● ● ● ● ●
4MXM68A9 ● ● ● ● ●
4MXM80A9 ● ● ● ● ●
5MXM90A9 ● ● ● ● ●
Stylish— CTXA-C / FTXA-C
Modele 15 20 25 35 42 50
2MXM40A9 ● ● ● ● – –
2MXM50A9 ● ● ● ● ● ●
2MXM68A9 ● ● ● ● ● ●
3MXM40A9 ● ● ● ● – –
3MXM52A9 ● ● ● ● ● –
3MXM68A9 ● ● ● ● ● ●
4MXM68A9 ● ● ● ● ● ●
4MXM80A9 ● ● ● ● ● ●
5MXM90A9 ● ● ● ● ● ●
Perfera— CTXM-A / FTXM-A
Modele 15 20 25 35 42 50 60 71
2MXM40A9 ● ● ● ● – – – –
2MXM50A9 ● ● ● ● ● ● – –
2MXM68A9 ● ● ● ● ● ● ● ●
3MXM40A9 ● ● ● ● – – – –
3MXM52A9 ● ● ● ● ● – – –
3MXM68A9 ● ● ● ● ● ● ● –
4MXM68A9 ● ● ● ● ● ● ● –
4MXM80A9 ● ● ● ● ● ● ● ●
5MXM90A9 ● ● ● ● ● ● ● ●
Comfora— FTXP-N9
Modele 20 25 35
2MXM40A9 ● ● ●
2MXM50A9 ● ● ●
2MXM68A9 ● ● ●
3MXM40A9 ● ● ●
3MXM52A9 ● ● ●
3MXM68A9 ● ● ●
4MXM68A9 ● ● ●
4MXM80A9 ● ● ●
5MXM90A9 ● ● ●
Console Perfera— CVXM-B / FVXM-B
Modele 20 25 35 50
2MXM40A9 ● ● ● –
2MXM50A9 ● ● ● ●
2MXM68A9 ● ● ● ●
3MXM40A9 ● ● ● –
3MXM52A9 ● ● ● –
3MXM68A9 ● ● ● ●
4MXM68A9 ● ● ● ●
4MXM80A9 ● ● ● ●
5MXM90A9 ● ● ● ●
Console non carrossee— FNA-A9
Modele 25 35 50 60
2MXM40A9 ● ● – –
2MXM50A9 ● ● ● –
2MXM68A9 ● ● ● ●
3MXM40A9 ● ● – –
3MXM52A9 ● ● ● –
3MXM68A9 ● ● ● ●
4MXM68A9 ● ● ● ●
4MXM80A9 ● ● ● ●
5MXM90A9 ● ● ● ●
Cassette 600x600— FFA-A9
Modele 25 35 50 60
2MXM40A9 ● ● – –
2MXM50A9 ● ● ● –
2MXM68A9 ● ● ● ●
3MXM40A9 ● ● – –
3MXM52A9 ● ● ● –
3MXM68A9 ● ● ● ●
4MXM68A9 ● ● ● ●
4MXM80A9 ● ● ● ●
5MXM90A9 ● ● ● ●
Cassette 900x900— FCAG-B
Modele 35 50 60
2MXM40A9 ● – –
2MXM50A9 ● ● –
2MXM68A9 ● ● ●
3MXM40A9 ● – –
3MXM52A9 ● ● –
3MXM68A9 ● ● ●
4MXM68A9 ● ● ●
4MXM80A9 ● ● ●
5MXM90A9 ● ● ●
Plafonnier apparent— FHA-A9
Modele 35 50 60
2MXM40A9 ● – –
2MXM50A9 ● ● –
2MXM68A9 ● ● ●
3MXM40A9 ● – –
3MXM52A9 ● ● –
3MXM68A9 ● ● ●
4MXM68A9 ● ● ●
4MXM80A9 ● ● ●
5MXM90A9 ● ● ●
Gainable extra-plat— FDXM-F9
Modele 25 35 50 60
2MXM40A9 ● ● – –
2MXM50A9 ● ● ● –
2MXM68A9 ● ● ● ●
3MXM40A9 ● ● – –
3MXM52A9 ● ● ● –
3MXM68A9 ● ● ● ●
4MXM68A9 ● ● ● ●
4MXM80A9 ● ● ● ●
5MXM90A9 ● ● ● ●
Gainable standard— FBA-A9
Modele 35 50 60
2MXM40A9 ● – –
2MXM50A9 ● ● –
2MXM68A9 ● ● ●
3MXM40A9 ● – –
3MXM52A9 ● ● –
3MXM68A9 ● ● ●
4MXM68A9 ● ● ●
4MXM80A9 ● ● ●
5MXM90A9 ● ● ●

Daikin france
  • 5 ans compresseur
  • 3 ans pièces
  • Expédition sous 24/48 heures avec un ticket Daikin

Airzone france
  • 2 ans sur les pièces, moteur et cartes
  • 1 an télécommande, filaire ou radio
  • Garantie Airzone France
