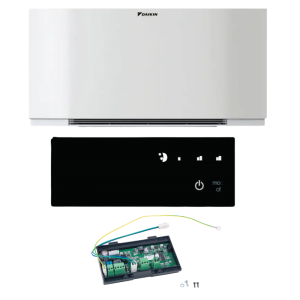

Ventilo-convecteur Daikin console - 1.0 kW - Droite (FWXV10ABTV3R)
975,60 €
TVA 20% incluse
TTC
Garantie Daikin France
Ventilo-convecteur console Daikin FWXV de 1,0 kW raccordement droit fonctionnant en eau chaude ou froide (système 2 tubes). Silencieux et compact, il assure chauffage et rafraîchissement en logement ou tertiaire, compatible avec les installations hydroniques.
Ventilo-convecteur console Daikin Altherma HPC – FWXV10 (1,0 kW)
Confort été comme hiver
Permet de chauffer et rafraîchir efficacement le logement tout en garantissant un confort optimal grâce à une modulation de l'air en continu pour s'adapter aux besoins de l'utilisateur.
Solution très économique
En combinaison avec une pompe à chaleur Air/Eau, cette solution permet un chauffage avec un excellent coefficient de performance et garantit un maximum d'économies d'énergie.
Compacte et esthétique
Unité compacte au design moderne, d'une profondeur de 135 mm seulement. Télécommande intuitive intégrable dans la façade. La console s'intègre parfaitement dans l'habitation.
Contribue à une meilleure qualité de l'air intérieur
La combinaison d'une entrée d'air neuf avec une télécommande à sonde CO₂ permet de maintenir une excellente qualité d'air. Option : télécommande déportée avec sonde CO₂.
Caractéristiques techniques
| Régime / Caractéristique | Unité | Minimal | Nominal | Maximal |
|---|---|---|---|---|
| Performances en mode chauffage | ||||
| Régime 35 / 30 °C | ||||
| Puissance calorifique | kW | 0,45 | 0,67 | 1,03 |
| Débit d'eau | L / h | 80 | 120 | 180 |
| Pertes de charge | kPa | 2,30 | 2,70 | 3,70 |
| Régime 45 / 40 °C | ||||
| Puissance calorifique | kW | 0,87 | 1,27 | 1,96 |
| Débit d'eau | L / h | 150 | 220 | 340 |
| Pertes de charge | kPa | 7 | 8 | 11 |
| Régime 55 / 50 °C | ||||
| Puissance calorifique | kW | 1,27 | 1,85 | 2,87 |
| Débit d'eau | L / h | 220 | 320 | 500 |
| Pertes de charge | kPa | 13 | 15 | 21 |
| Performances en mode rafraîchissement | ||||
| Régime 7 / 12 °C | ||||
| Puissance frigorifique | kW | 0,78 | 1,11 | 1,62 |
| Puissance frigorifique sensible | kW | 0,58 | 0,71 | 1,25 |
| Débit d'eau | L / h | 130 | 190 | 280 |
| Pertes de charge | kPa | 7 | 8 | 11 |
| Données techniques | ||||
| Diamètre de raccordement hydraulique | Pouce | 3/4" | ||
| Volume d'eau de l'échangeur interne | L | 0,80 | ||
| Pression de fonctionnement | bar | 10 | ||
| Débit d'air (V1 / V2 / V3) | m³/h | 131 / 233 / 333 | ||
| Plage côté eau – Chauffage | °C | +30 ~ +85 | ||
| Plage côté eau – Rafraîchissement | °C | +5 ~ +18 | ||
| Caisson – Couleur | Blanc – RAL 9003 | |||
| Caisson – Matériau | Métal | |||
| Niveau de pression sonore à 1 m (V1 / V2 / V3) | dB(A) | 31 / 38 / 47 | ||
| Dimensions de l'unité (H x L x P) | mm | 601 x 999 x 135 | ||
| Poids de l'unité | kg | 20 | ||
| Alimentation | V / Ph / Hz | 230 / 1~ / 50 | ||
| Indice de protection | IP X0 | |||
| Consommation maximum | W | 19 | ||
| Consommation de veille | W | 3 | ||
| Courant maximum de fonctionnement | A | 0,15 | ||
Données techniques issues du catalogue Daikin Altherma HPC – émetteurs (FWXV-ABTV3). Ventilo-convecteur livré sans télécommande (accessoire obligatoire à prévoir selon la configuration).
EKPCBO
35 Produits
Fiche technique
- Modèle
- Altherma HPC
- Type d'unité
- Ventilo-convecteur
- Réversible
- Oui
- Alimentation
- 1~ / 50 Hz / 220-240 V
- Alimentation électrique
- 230 V / 1~ / 50 Hz
- Puissance nominale
- 1.0 kW
- Couleur
- Noir
- Fonctionnement garanti à -20°C
- Oui
- Mode nuit
- Oui
- Onecta
- Oui
- Quasiment inaudible
- Oui
- Redémarrage automatique
- Oui
Conditions générales de la mise en service
- Une vérification systématique de la conformité de la pose des équipements selon les préconisations du fabricant sera réalisée. Aucune mise en service ne pourra être effectuée en cas de non-conformité détectée.
- Pour les pompes à chaleur, un espace au sol de 2 m² minimum au pied du groupe (dalle, tout-venant tassé, caillebotis…) devra être dégagé et stable.
- Afin d'optimiser la mise en service et les futures opérations de maintenance, la base du groupe extérieur devra être positionnée au maximum à 1,8 mètre du sol ; un espace suffisant doit également être laissé autour de l'unité intérieure.
- La mise en service ne sera pas possible si le groupe extérieur est installé sur un toit pentu ou une terrasse non protégée (garde-corps).
- L'accessibilité aux équipements doit être facile, sans appareils spécifiques et avec des accès sécurisés (ex. : combles obligatoirement avec plancher et éclairage).
- Les raccordements électriques doivent être conformes à la norme NF C 15-100.
Après votre commande : un numéro de mise en service est édité sur votre facture. Une fois votre matériel posé, munissez-vous de ce numéro et effectuez votre demande de mise en service en ligne : Demande de mise en service
Climatisation air/air — mono split et multi split
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Liaisons frigorifiques identifiées (numéro de split), tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Indication des longueurs de liaison par split (marquage sur unité extérieure)
- Identification des liaisons et de leur longueur
- Si nécessaire, pompe(s) de relevage des condensats installée(s) et raccordée(s)
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Gainables et systèmes multizone
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué (si applicable)
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Le système Airzone doit être installé, ainsi que les thermostats
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Mesures de débit d'air à chaque bouche / vérification du bon fonctionnement des vannes motorisées
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau monobloc (raccordement hydraulique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité intérieure incluse)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Vanne antigel en place
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le circuit de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble des circuits purgés, circuit désemboué)
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle du raccordement et de la protection électrique suivant la norme NF C 15-100
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau split (liaison frigorifique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s) incluses)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le(s) circuit(s) de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble purgé, circuit(s) désemboué(s))
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Dudgeonnage (PAC bibloc)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des températures
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
|
|
|
|
|
|
