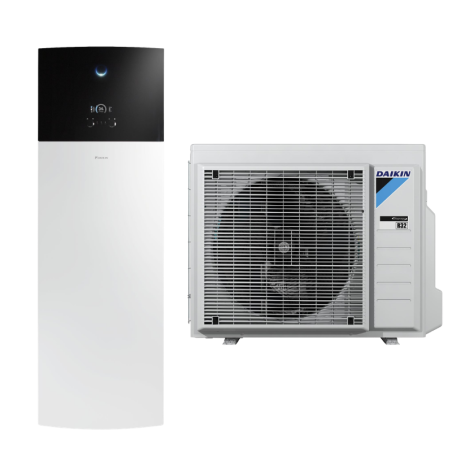

Pompe à chaleur Daikin Altherma 3 RF ERGA04EV + EHVH04S23E6V - 4 kW
9 420,00 €
6 594,00 €
-30%
TVA 20% incluse
TTC
Garantie Daikin France
Ensemble pompe à chaleur air/eau Daikin Altherma 3 R ERGA04EV-EHVH04S23E6V — 4 kW basse température, associant le groupe extérieur et un module hydraulique au sol EHVH04S23E6V (1 zone), avec ballon ECS Inox 230 L intégré. Système complet, prêt à installer, pour le chauffage (plancher chauffant ou radiateurs basse température) et la production d'eau chaude sanitaire, alimentation monophasé (230 V).
- Puissance calorifique nominale : 4,30 kW (à 7 °C extérieur, plancher chauffant 35 °C)
- COP nominal à 7 °C extérieur / 35 °C départ d'eau : 5,10
- SCOP (climat moyen) 35 °C : 4,48 (label A+++) — 55 °C : 3,26 (label A++)
- Réfrigérant R-32 (1,5 kg), alimentation monophasé (230 V)
- Plage de fonctionnement extérieure : -25 °C à +25 °C en chauffage (jusqu'à +35 °C en ECS)
- Niveau de pression sonore (groupe extérieur) : 36 dB(A)
L'ensemble Daikin EHVH04S23E6V + ERGA04EV est un climatiseur pac air/eau rf réversible de 4 kW (fluide R-32), pour le confort d'une pièce d'environ 40 m².
Points forts
Réversible (climatisation l'été, chauffage l'hiver), fluide R-32 plus écologique, fonctionnement silencieux et pilotage Wi-Fi via l'application Daikin Onecta. Ensemble complet : unité intérieure EHVH04S23E6V et groupe extérieur ERGA04EV.
Caractéristiques
Puissance 4 kW, surface conseillée environ 40 m², type pac air/eau rf réversible, fluide R-32, marque Daikin.
Questions fréquentes
Quelle surface : environ 40 m² selon l'isolation. Fait-il du chauffage : oui, pompe à chaleur réversible. Fluide : R-32. Pilotage : application Daikin Onecta. Installation : par un professionnel certifié (manipulation des fluides frigorigènes).
ERGA04EV-EHVH04S23E6V
35 Produits
Fiche technique
- Modèle
- Altherma 3 RF
- energy_efficiency_class
- A+++
- pac_35_class
- A+++
- pac_55_class
- A++
- ecs_class
- A+
- Type d'unité
- PAC air/eau RF
- Fluide frigorigène
- R32
- Type de système
- Monosplit
- Alimentation
- 1~ / 50 Hz / 220-240 V
- Dimensions unité intérieure (HxLxP)
- 1850 x 595 x 615 mm (au sol, ballon 230L)
- Dimensions unité extérieure (HxLxP)
- 735 x 832 x 307 mm
- Raccordement frigorifique (liquide/gaz)
- 1/4" - 5/8"
- SCOP 35°C (chauffage)
- 5.10
- SCOP 55°C (chauffage)
- 3.50
- SCOP ECS (eau chaude sanitaire)
- 3.30
- Puissance calorifique nominale
- 4 kW
- Alimentation électrique
- Monophasé 230V
- Température maximale sortie d'eau
- 60°C (moyenne température)
- Puissance nominale
- 4 kW
- Calibre disjoncteur
- 32 A
- Diametre tube liquide
- 6.35 mm (1/4")
- Diametre tube gaz
- 15.88 mm (5/8")
- Raccordement
- frigo-Cerfa
- Grade 60
- Oui
- CERFA
- Oui
- ECS
- Oui
- Filtre magnétique
- Oui
- Fonctionnement garanti à -20°C
- Oui
- Mode nuit
- Oui
- Onecta
- Oui
- Quasiment inaudible
- Oui
- R32
- Oui
- Redémarrage automatique
- Oui
- Wi-Fi
- Oui
- Mise en service
- Air/eau frigorifique
Raccordement électrique
Remplissage du circuit et purge radiateurs
Remplissage du circuit radiateurs et plancher chauffant
Traitement anti-boue préventif
Conditions générales de la mise en service
- Une vérification systématique de la conformité de la pose des équipements selon les préconisations du fabricant sera réalisée. Aucune mise en service ne pourra être effectuée en cas de non-conformité détectée.
- Pour les pompes à chaleur, un espace au sol de 2 m² minimum au pied du groupe (dalle, tout-venant tassé, caillebotis…) devra être dégagé et stable.
- Afin d'optimiser la mise en service et les futures opérations de maintenance, la base du groupe extérieur devra être positionnée au maximum à 1,8 mètre du sol ; un espace suffisant doit également être laissé autour de l'unité intérieure.
- La mise en service ne sera pas possible si le groupe extérieur est installé sur un toit pentu ou une terrasse non protégée (garde-corps).
- L'accessibilité aux équipements doit être facile, sans appareils spécifiques et avec des accès sécurisés (ex. : combles obligatoirement avec plancher et éclairage).
- Les raccordements électriques doivent être conformes à la norme NF C 15-100.
Après votre commande : un numéro de mise en service est édité sur votre facture. Une fois votre matériel posé, munissez-vous de ce numéro et effectuez votre demande de mise en service en ligne : Demande de mise en service
Climatisation air/air — mono split et multi split
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Liaisons frigorifiques identifiées (numéro de split), tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Indication des longueurs de liaison par split (marquage sur unité extérieure)
- Identification des liaisons et de leur longueur
- Si nécessaire, pompe(s) de relevage des condensats installée(s) et raccordée(s)
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Gainables et systèmes multizone
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué (si applicable)
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Le système Airzone doit être installé, ainsi que les thermostats
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Mesures de débit d'air à chaque bouche / vérification du bon fonctionnement des vannes motorisées
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau monobloc (raccordement hydraulique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité intérieure incluse)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Vanne antigel en place
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le circuit de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble des circuits purgés, circuit désemboué)
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle du raccordement et de la protection électrique suivant la norme NF C 15-100
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau split (liaison frigorifique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s) incluses)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le(s) circuit(s) de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble purgé, circuit(s) désemboué(s))
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Dudgeonnage (PAC bibloc)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des températures
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
|
|
|
|
|
|
i Informations sur les accessoires
Les accessoires présentés ici sont compatibles avec ce produit. Cette sélection n'est pas nécessairement exhaustive : si vous ne trouvez pas l'accessoire recherché, contactez-nous, nous vous conseillerons la solution adaptée.
Commentaires (0)
Ensemble pompe à chaleur air/eau Daikin Altherma 3 R ERGA04EV-EHVH04S23E6V — 4 kW basse température, associant le groupe extérieur et un module hydraulique au sol EHVH04S23E6V (1 zone), avec ballon ECS Inox 230 L intégré. Système complet, prêt à installer, pour le chauffage (plancher chauffant ou radiateurs basse température) et la production d'eau chaude sanitaire, alimentation monophasé (230 V).
- Puissance calorifique nominale : 4,30 kW (à 7 °C extérieur, plancher chauffant 35 °C)
- COP nominal à 7 °C extérieur / 35 °C départ d'eau : 5,10
- SCOP (climat moyen) 35 °C : 4,48 (label A+++) — 55 °C : 3,26 (label A++)
- Réfrigérant R-32 (1,5 kg), alimentation monophasé (230 V)
- Plage de fonctionnement extérieure : -25 °C à +25 °C en chauffage (jusqu'à +35 °C en ECS)
- Niveau de pression sonore (groupe extérieur) : 36 dB(A)
