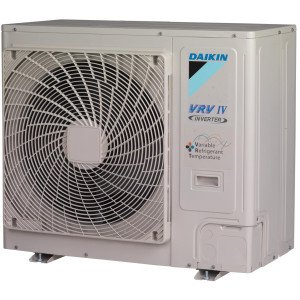

Multi split Daikin VRV IV-S Standard Daikin RXYSQ4TY9 — 4 CV (12.1 kW) (Triphasé)
7 381,20 €
5 019,22 €
-32%
TVA 20% incluse
TTC
Garantie Daikin France
Groupe extérieur VRV IV-S Standard Daikin RXYSQ4TY9 — 4 CV (12,1 kW), fluide R-410A, alimentation Triphasé. Conçu pour le résidentiel collectif et le petit tertiaire, il se raccorde à jusqu'à 9 unités intérieures via des boîtiers de sélection BPMKS, avec un taux de connexion recommandé de 100 à 130 % de sa puissance nominale.
- Puissance : 12,1 kW (4 CV) — indice de puissance mini/nominal/maxi : 50 / 100 / 130 pts
- Jusqu'à 9 unités intérieures raccordables via boîtiers BPMKS
- Rendement saisonnier : SEER 6,80 / SCOP 3,90
- Longueur de tuyauterie : 140 m (dont 40 m entre 1er Refnet et unité), dénivelé maxi 30 m
- Réfrigérant R-410A, alimentation Triphasé
Le groupe extérieur VRV IV-S Standard Daikin RXYSQ4TY9 est un système VRV polyvalent de 4 CV (12.1 kW) (Triphasé), fluide R-410A. Idéal pour les projets tertiaires et résidentiels collectifs.
Compatibilité
Compatible avec les unités intérieures résidentielles Daikin : muraux (Perfera CTXM/FTXM, Stylish FTXA, Emura FTXJ), consoles (FVXM/FNA), cassettes (FFA/FCAG), gainables (FDXM/FBA), plafonniers (FHA). Nécessite un boîtier de raccordement BPMKS pour les UI résidentielles.
Caractéristiques
Dimensions : 1345 x 900 x 320 mm mm. Raccordements : liq/gaz 3/8" - 5/8". SEER 6.80, SCOP 3.90.
RXYSQ4TY9
35 Produits
Fiche technique
- Modèle
- VRV IV-S Standard
- Fluide frigorigène
- R-410A
- Type de système
- VRV
- Dimensions unité extérieure (HxLxP)
- 1345 x 900 x 320 mm
- Raccordement frigorifique (liquide/gaz)
- 3/8" - 5/8"
- Alimentation électrique
- Triphasé 400V
Conditions générales de la mise en service
- Une vérification systématique de la conformité de la pose des équipements selon les préconisations du fabricant sera réalisée. Aucune mise en service ne pourra être effectuée en cas de non-conformité détectée.
- Pour les pompes à chaleur, un espace au sol de 2 m² minimum au pied du groupe (dalle, tout-venant tassé, caillebotis…) devra être dégagé et stable.
- Afin d'optimiser la mise en service et les futures opérations de maintenance, la base du groupe extérieur devra être positionnée au maximum à 1,8 mètre du sol ; un espace suffisant doit également être laissé autour de l'unité intérieure.
- La mise en service ne sera pas possible si le groupe extérieur est installé sur un toit pentu ou une terrasse non protégée (garde-corps).
- L'accessibilité aux équipements doit être facile, sans appareils spécifiques et avec des accès sécurisés (ex. : combles obligatoirement avec plancher et éclairage).
- Les raccordements électriques doivent être conformes à la norme NF C 15-100.
Après votre commande : un numéro de mise en service est édité sur votre facture. Une fois votre matériel posé, munissez-vous de ce numéro et effectuez votre demande de mise en service en ligne : Demande de mise en service
Climatisation air/air — mono split et multi split
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Liaisons frigorifiques identifiées (numéro de split), tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Indication des longueurs de liaison par split (marquage sur unité extérieure)
- Identification des liaisons et de leur longueur
- Si nécessaire, pompe(s) de relevage des condensats installée(s) et raccordée(s)
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Gainables et systèmes multizone
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s))
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué (si applicable)
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Le système Airzone doit être installé, ainsi que les thermostats
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Raccordement du circuit frigorifique (dudgeonnage)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Test des pompes de relevage des condensats si présentes
- Réglage de la régulation
- Paramétrage des télécommandes des unités intérieures si présentes
- Contrôle ΔT condenseur et évaporateur
- Mesures de débit d'air à chaque bouche / vérification du bon fonctionnement des vannes motorisées
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau monobloc (raccordement hydraulique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité intérieure incluse)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Vanne antigel en place
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le circuit de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble des circuits purgés, circuit désemboué)
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle du raccordement et de la protection électrique suivant la norme NF C 15-100
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
Pompe à chaleur air/eau split (liaison frigorifique)
Prérequis avant l'intervention (pose à votre charge)
- La PAC et tous ses accessoires doivent être posés (unité extérieure et unité(s) intérieure(s) incluses)
- Raccordements électriques effectués suivant la norme NF C 15-100
- Raccordement hydraulique effectué
- Liaisons frigorifiques tirées et à proximité des appareils en bonne position d'arrivée ; les raccords doivent être prévus en fonction de l'installation
- Pose et raccordement du thermostat d'ambiance ou de la régulation, de la sonde extérieure (exposée Nord / Nord-Est si possible), du disconnecteur et du pot à boue
- Le(s) circuit(s) de l'émetteur chauffant ou rafraîchissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression, ensemble purgé, circuit(s) désemboué(s))
- Filtres mis en place
- Notice technique et carte de garantie à disposition à côté de l'équipement
Opérations réalisées lors de la mise en service
- Dudgeonnage (PAC bibloc)
- Mise sous pression d'azote
- Tirage au vide
- Contrôle d'étanchéité du circuit réfrigérant
- Test de pression du fluide
- Contrôle des températures
- Contrôle des raccordements et de la protection électrique suivant la norme NF C 15-100
- Appoint éventuel de charge dans la limite de 500 g
- Contrôle de l'évacuation des résidus de dégivrage de l'unité extérieure
- Réglage de la régulation
- Paramétrage du thermostat d'ambiance si présent
- Contrôle ΔT condenseur et évaporateur
- Test de fonctionnement
- Prise en main / remise de la notice appareil et de la carte de garantie renseignée
- Tous les paramètres modifiés vs réglages usine consignés sur la notice d'entretien / de mise en service
- CERFA 15497*02 rempli par le technicien et signé par le client
|
|
|
|
|
|
